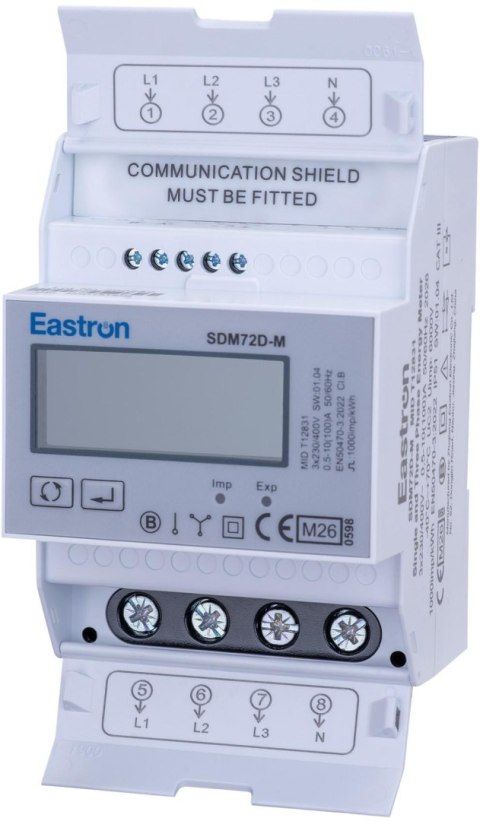

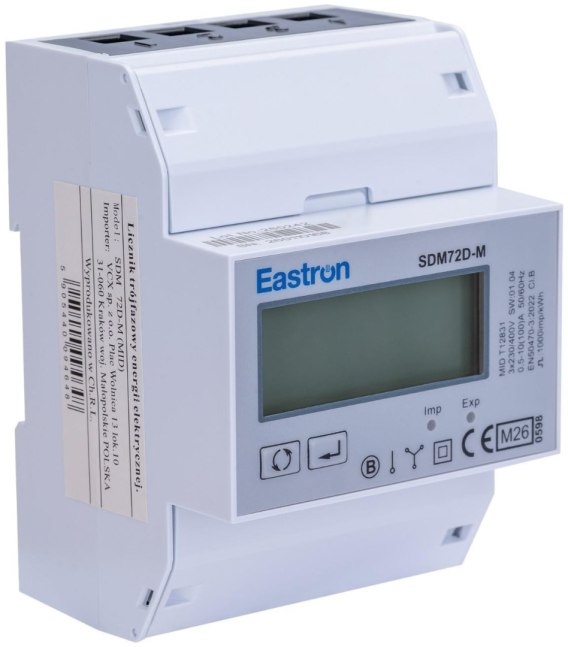

Licznik energii trójfazowy SDM 72 DM MID Modbus

Licznik energii trójfazowy SDM 72 DM MID Modbus

Symbol: 73642

VCX

370.00
370.00

szt.

Do przechowalni

Wysyłka w ciągu

24 godziny

Cena przesyłki

Orlen paczka	13
Paczkomaty InPost	15
DPD Pickup	15
Kurier Inpost	18

Dostępność

44 szt.

Waga

0.33 kg

Kod kreskowy
EAN	5905440094648

Zamówienie telefoniczne: 733935715

Zostaw telefon

Opis
Informacje dot. bezpieczeństwa
Opinie i oceny (0)
Zadaj pytanie

Licznik energii trójfazowy SDM 72 DM MID Modbus

Model: SDM 72 DM MID

Przeznaczenie

Trójfazowy licznik energii SDM 72 DM MID Modbus marki VCX/Eastron to nowoczesny, cyfrowy licznik do bezpośredniego pomiaru energii elektrycznej w instalacjach 3-fazowych o prądzie do 100 A. Urządzenie mierzy energię czynną (kWh) oraz moc (W), a dzięki dwukierunkowemu pomiarowi nadaje się zarówno do instalacji odbiorczych, jak i z generacją z PV (pomiar energii pobieranej i oddawanej). Wbudowany interfejs RS485 z protokołem Modbus RTU umożliwia zdalny odczyt i integrację z systemami monitoringu energii, automatyką budynkową czy systemami BMS. Podświetlany wyświetlacz LCD zapewnia wygodny odczyt parametrów nawet w słabo oświetlonych rozdzielnicach. Licznik spełnia wymagania dyrektywy MID, co pozwala na stosowanie go w rozliczeniach energii pomiędzy użytkownikami końcowymi (podliczniki, rozliczenia najemców itp.).

Zastosowanie

Pomiar energii w instalacjach trójfazowych 3×230/400 V w budynkach mieszkalnych, usługowych i przemysłowych.
Kontrola zużycia energii w rozdzielnicach piętrowych, podliczniki dla mieszkań, lokali usługowych, najemców.
Monitorowanie produkcji i zużycia energii w instalacjach fotowoltaicznych (pomiar importu i eksportu energii).
Integracja z systemami monitoringu energii (Modbus RTU), systemami BMS, sterownikami PLC, rejestratorami danych.
Zastosowania komercyjne wymagające zgodności z MID - rozliczanie energii pomiędzy użytkownikami końcowymi.

Najważniejsze cechy

Trójfazowy, cyfrowy licznik energii do montażu na szynie DIN 35 mm.
Zakres prądowy do 100 A (bezpośrednie podłączenie - brak przekładników).
Pomiar energii czynnej (kWh) oraz mocy czynnej (W), z kierunkiem przepływu energii (import/eksport).
Dwukierunkowy pomiar - idealny do instalacji z fotowoltaiką i mikrogeneracją.
Interfejs RS485 z protokołem Modbus RTU do zdalnego odczytu i integracji systemowej.
Wyjście impulsowe do zliczania energii przez zewnętrzne systemy.
Podświetlany, czytelny wyświetlacz LCD z prezentacją kluczowych parametrów.
Dokładność lepsza niż klasa 1/B - wiarygodny pomiar energii.
Zgodność z dyrektywą MID - możliwość stosowania do rozliczeń finansowych energii.

Specyfikacja techniczna

Parametry elektryczne

Napięcie znamionowe: 3×230/400 V AC.
Zakres pracy napięcia: 80% ÷ 120% Un.
Częstotliwość: 50 Hz.
Prąd znamionowy / maksymalny: do 100 A (bezpośredni pomiar).
Dokładność pomiaru energii: lepsza niż klasa 1 / B.
Pomiar energii: energia czynna (kWh), moc czynna (W), pomiar dwukierunkowy (IMP/EXP).

Wejścia/wyjścia i komunikacja

Interfejs komunikacyjny: RS485.
Protokół: Modbus RTU.
Wyjście impulsowe: odseparowane galwanicznie, impulsy proporcjonalne do zużytej energii.

Wyświetlacz i obsługa

Wyświetlacz: podświetlany LCD, wielowierszowy.
Prezentowane parametry (przykładowo): napięcia fazowe, prądy fazowe, moc czynna, energia całkowita i częściowa, kierunek przepływu energii.
Funkcje licznika: wskazania energii całkowitej i częściowej (z możliwością resetu zależnie od wersji), przewijanie ekranów pomiarowych przyciskami.

Warunki pracy i wykonanie

Montaż: na szynie DIN 35 mm (moduł 4-6M, w zależności od wykonania).
Stopień ochrony: IP20 (do montażu w rozdzielnicy zamkniętej).
Przeznaczenie: praca w suchych pomieszczeniach, wewnątrz rozdzielnic niskiego napięcia.

Certyfikaty i normy

Zgodność z dyrektywą MID 2004/22/WE (pomiar legalizowany, możliwość rozliczeń).
Spełnienie wymagań norm dla liczników energii trójfazowych klasy 1/B.

Informacje dotyczące bezpieczeństwa

Produkt należy instalować, podłączać i użytkować wyłącznie zgodnie z jego przeznaczeniem, parametrami technicznymi oraz instrukcją producenta.

Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Produkty wymagające podłączenia do instalacji elektrycznej, stałego okablowania lub specjalistycznej konfiguracji powinny być instalowane przez osobę posiadającą odpowiednią wiedzę i kwalifikacje.

Należy stosować wyłącznie napięcie, zasilacze, przewody i akcesoria zgodne ze specyfikacją producenta. Nieprawidłowe zasilanie może prowadzić do uszkodzenia urządzenia, przegrzania, porażenia prądem lub pożaru.

Nie należy używać produktu uszkodzonego, przegrzewającego się, wydzielającego nietypowy zapach lub wykazującego inne oznaki nieprawidłowej pracy. W takiej sytuacji należy niezwłocznie odłączyć urządzenie od zasilania.

Urządzenia należy chronić przed wilgocią, wodą, pyłem i skrajnymi temperaturami, chyba że producent wyraźnie dopuścił pracę w takich warunkach poprzez odpowiednią klasę ochrony lub specyfikację.

Nie wolno zasłaniać otworów wentylacyjnych ani instalować urządzenia w sposób uniemożliwiający odprowadzanie ciepła.

W przypadku urządzeń zawierających baterie lub akumulatory nie wolno ich zwierać, przebijać, rozmontowywać, przegrzewać ani wrzucać do ognia. Należy używać wyłącznie baterii i akumulatorów zgodnych ze specyfikacją urządzenia.

Nie należy samodzielnie modyfikować konstrukcji urządzenia ani jego zabezpieczeń. Naprawy i czynności serwisowe wymagające otwarcia urządzenia powinny być wykonywane przez osoby posiadające odpowiednią wiedzę techniczną.

Produkt oraz zużyte elementy elektroniczne i baterie należy utylizować zgodnie z obowiązującymi przepisami.
