OGRANICZNIK PRZEPIĘĆ AXON-RS485/DIN LINII SYMETRYCZNEJ RS-485
263.00
| Wysyłka w ciągu | 3 dni |
| Cena przesyłki | 13 |
| Dostępność |
|
| Waga | 0.064 kg |
| Kod kreskowy | |
| EAN | 5904743337018 |
Zamówienie telefoniczne: 733935715
| Zostaw telefon |

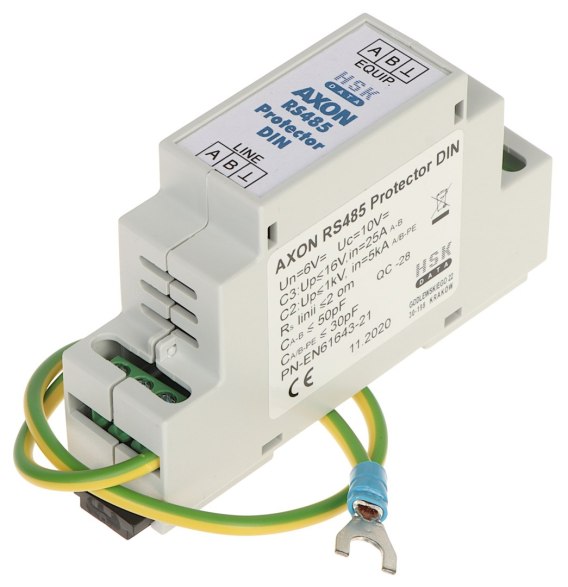

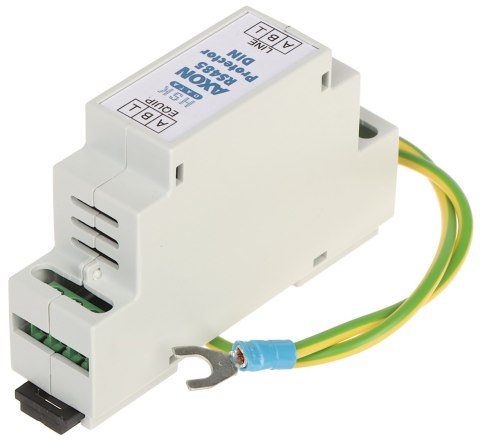

Ogranicznik przepięć AXON-RS485/DIN przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS-485 lub jej odmianach o napięciu nie wyższym niż 5V
AXON-RS485/DIN zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy linią transmisyjną a przewodem ochronnym PE, umożliwiające odprowadzenie ładunku zakłócającego do ziemi
W urządzeniu zastosowano także elementy ograniczające niebezpieczne napięcie, mogące wystąpić między liniami
Dzięki temu AXON-RS485/DIN wszechstronnie zabezpiecza dołączone do niego urządzenia

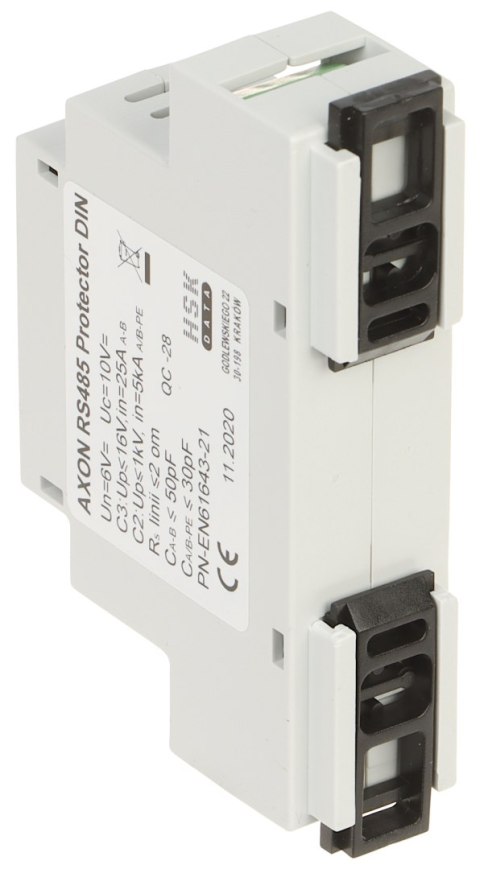

AXON-RS485/DIN jest przewidziany do montażu na szynie DIN 35 mm
Jako elementy łączeniowe zastosowano złącza zaciskowe
Zaciski A, B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowa

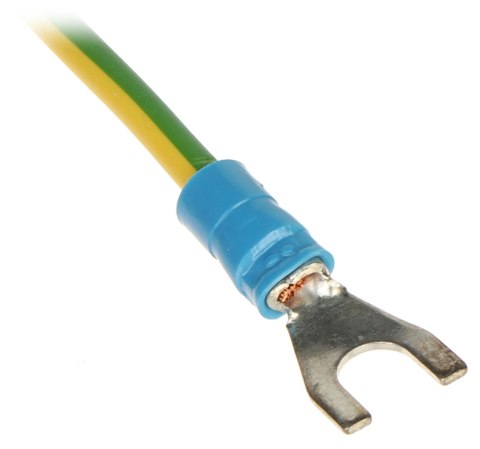

Przewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudową
Urządzenie jest ochronnikiem niesymetrycznym

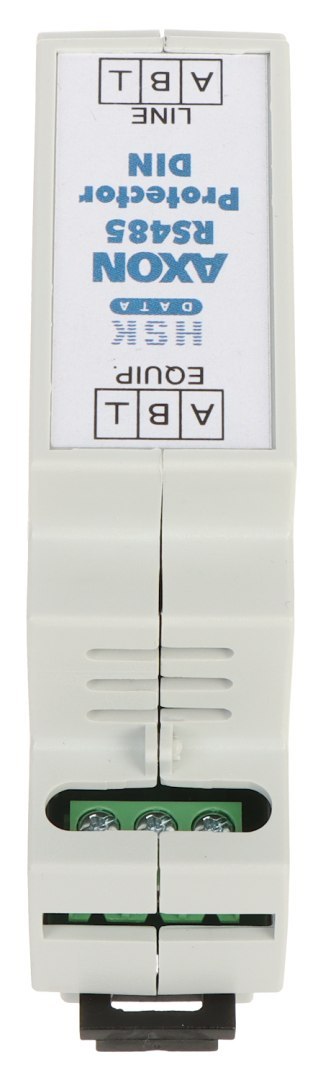

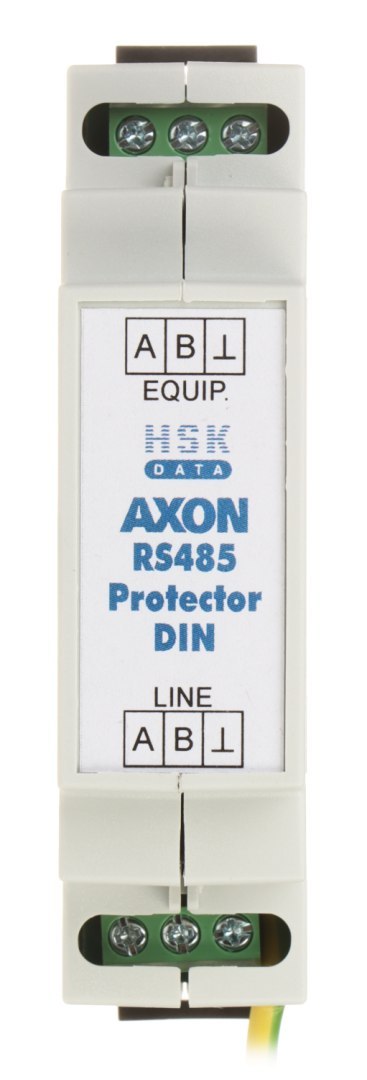

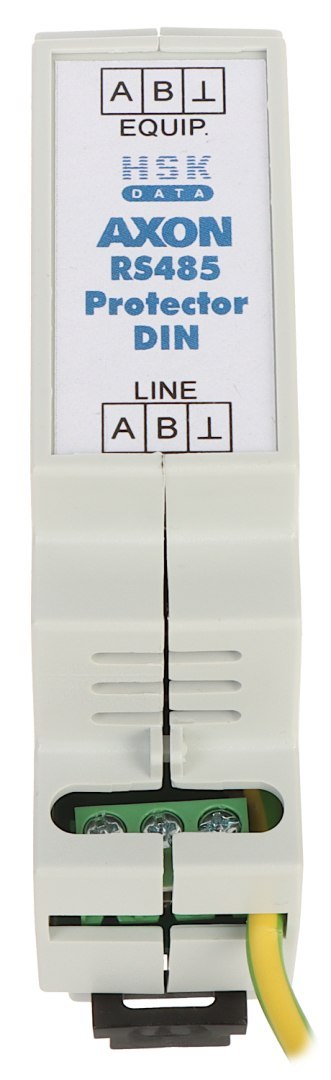

Linię transmisyjną podłączamy do zacisków "Line", natomiast chronione urządzenie do "Equip"
Warunkiem poprawnej pracy AXON-RS485/DIN jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE
| Napięcie znamionowe: | 6 V |
| Napięcie maksymalne: | 10 V |
| Prąd znamionowy: | 0.75 A |
| Nominalny prąd wyładowczy (linia-linia) [C3]: | 25 A - 10/1000 µs |
| Nominalny prąd wyładowczy (linia-uziemienie) [C2]: | 5 kA - 8/20 µs |
| Napięcie protekcji Up linia-linia dla prądu znaminowego [C3]: | ≤ 16 V - 1 kV/µs |
| Napięcie ochrony linia-uziemienie [C2]: | ≤ 1000 V - 1.2 kV / 50 µs |
| Impedancja szeregowa linii: | ≤ 2 Ω |
| Pasmo przenoszenia: | 0 MHz ... 1 MHz |
| Pojemność linia-linia: | 50 pF |
| Pojemność linia-uziem: | 16 pF |
| Złącza: | 2x potrójny zacisk śrubowy, 2.5 mm² |
| Parametry ochrony: | Zgodne z PN-EN61643-21 |
| Obudowa: | montaż na szynie DIN, TS-35 |
| Waga: | 0,05 kg |
| Wymiary: | 90 x 58 x 22.5 mm ( Szerokość 1.5 ) |
Informacje dotyczące bezpieczeństwa
Produkt należy użytkować wyłącznie zgodnie z jego przeznaczeniem oraz zaleceniami producenta. Przed rozpoczęciem użytkowania należy zapoznać się z instrukcją, oznaczeniami i informacjami znajdującymi się na produkcie lub jego opakowaniu.
Nie należy używać produktu uszkodzonego, zdeformowanego lub wykazującego oznaki nieprawidłowego działania. Nie wolno samodzielnie modyfikować produktu ani użytkować go w sposób niezgodny z przeznaczeniem.
Produkt należy przechowywać i użytkować w warunkach odpowiednich dla jego rodzaju. Należy chronić go przed czynnikami, na które nie jest przeznaczony, w szczególności nadmierną temperaturą, wilgocią, ogniem lub uszkodzeniami mechanicznymi.
Montaż, podłączenie, konserwację i użytkowanie należy wykonywać zgodnie z zaleceniami producenta. W przypadku stwierdzenia uszkodzenia, nadmiernego nagrzewania, nietypowego zapachu, dymu lub innych nieprawidłowości należy natychmiast przerwać użytkowanie produktu.
Produkt należy przechowywać poza zasięgiem dzieci, jeżeli nie jest przeznaczony do użytkowania przez dzieci. Zużyty produkt oraz jego opakowanie należy utylizować zgodnie z obowiązującymi przepisami i oznaczeniami.
